开关柜安装布局示意图

1) 传感器安装在开关柜温度下的待测点，如断路器触点 (静触头或动触头) 和电缆连接器，通过设备螺栓或自带固定件固定。

2) 读取天线安装在传感器所在的腔室侧壁上，天线背面有一个强磁吸盘，直接吸附固定。

3) 温度读取器安装在开关柜的二次仪表室中，并通过射频电缆连接到读取天线。通过RS485通信接口与上位机通信。

4) 本地温度监测仪表 (可选) 嵌入机柜面板中，可以实时显示机柜中监控点的温度和报警信息，方便巡视。

现场安装照片:

温度传感器安装

温度读取器安装

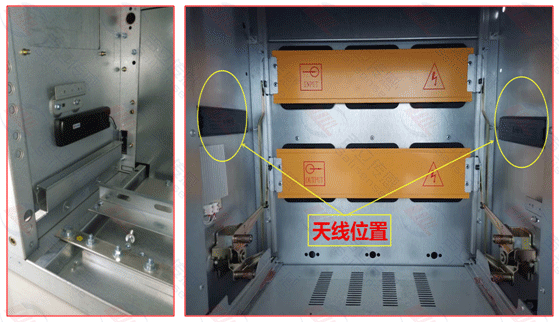

读取天线安装

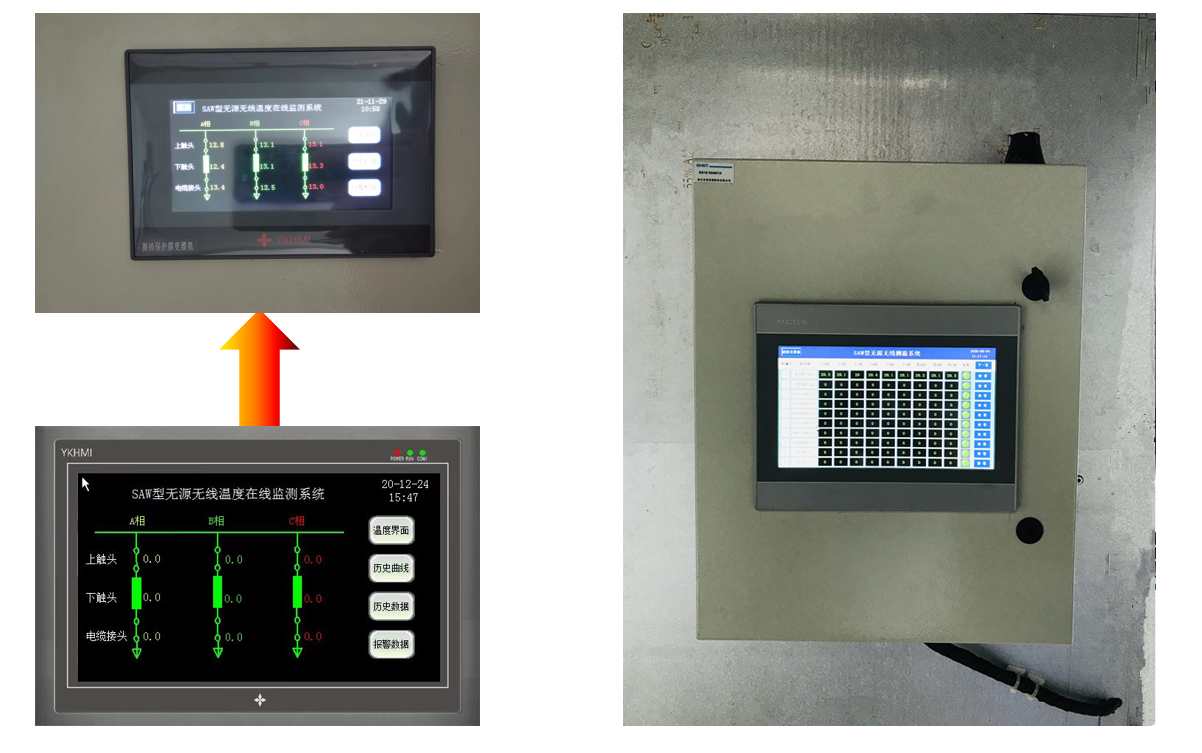

现场显示监控终端安装
